Lab 6 - Konfigurasi Intervlan di Cisco

 Assalamualaikum wr.wb

pada kesempatan kali ini saya akan menjelaskan materi tentang konfigurasi intervlan di cisco.

sebelumnya kalian buat topologinya terlebih dahulu









Langkah pertama, kita setting Wireless AP >> tab config >> port 1 >> isikan SSID dan password terlebih dahulu untuk menyambungkan ke laptop

 AP1

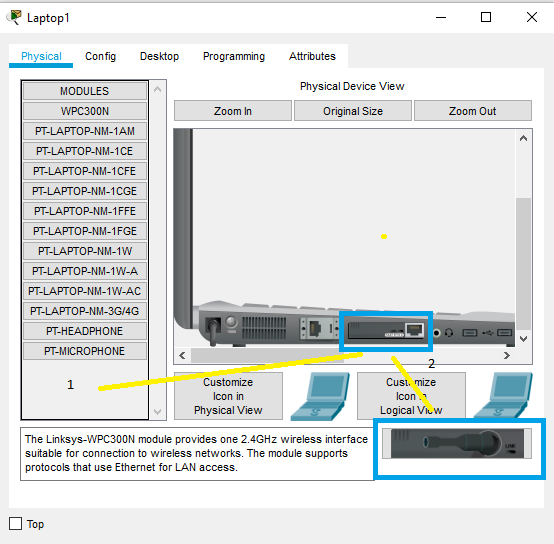

Kemudian klik layout laptop lalu matikan laptop






















Selanjutnya pindahkan Wireless AP dan nyalakan kembali laptop seperti gambar berikut














Selanjutnya klik tab Desktop >> pilih PC Wireless >> tab connect >> refresh >> pilih Wireless sesuai yang dibuat di Access Point tadi >> connect













Lalu isikan password pada AP-1 setelah itu connect











































Selanjutnya setting juga pada AP2 sama persis dengan penyettingan pada AP1 tetapi dengan SSID AP-2




































































Sesudah disambungkan maka hasilnya akan seperti gambar dibawah ini














Selanjutnya konfigurasi switch dengan masuk ke privilage mode dan hostname pada switch 1 dan switch2







Langkah selanjutnya buat vlan 10 dan 20 dengan nama Lab1 dan Lab2 pada switch 1 dan switch 2

switch 1






switch 2






Selanjutnya kita buat PC1,PC2,PC5,PC6 berada di vlan 10

SW 1








 SW2








Dan kita buat PC3,PC4,PC7,PC8 berada di vlan 20

SW 1









SW2

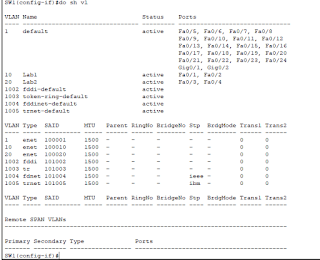

Lalu kita cek dengan perintah do sh vl atau do show vlan
















Selanjutnya kita buat trunk untuk menghubungkan antar switch sehingga vlan berapapun yang dilewatikan bisa berkomunikasi

Switch 1















Switch 2















Selanjutnya kita buat sub interface fa0.0/10 di router dengan IP address 192 168 20.1 dengan netmask 255.255. 255.0

Sebelum membuat IP address kita no shutdown dulu fa0/0. Kemudian tambahkan ip tersebut dengan perintah berikut








Kemudian tambahkan ip dengan perintah berikut








Selanjutnya kita buat sub interface fa0.0/20 di router dengan IP address 192.168.20.1 dengan netmask 255.255. 255.0








Setelah pembuatan IP address pada vlan 10 dan 20 kita buat DHCP server untuk Sub interface fa0/0.10 dengan nama pool Lab1 (konfigurasi network,default router dan DNS server) dengan perintah berikut






 Selanjutnya kita buat dhcp server untuk sub interface fa0/0.20 dengan nama pool Lab2 (konfigurasi network,default router dan DNS server) dengan perintah berikut






Selanjutnya kita cek IP DHCP setiap PC dan ip DHCP tersebut otomatis terisi seperti gambar berikut

PC 1














PC2









PC3

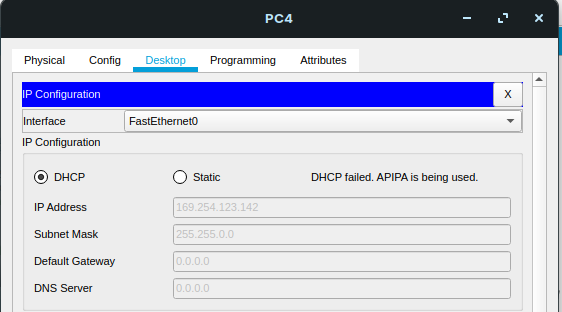

PC4







PC5







PC6







PC7







PC8







Selanjutnya kita uji coba berkirim paket data dari PC1 ke PC2














Hasilnya sukses karena berada pada vlan dan switch yang sama














Lalu kita coba PC2 ke PC4 maka hasilnya akan failed karena berada pada vlan yang berbeda













Terakhir kita uji coba kirim paket data dari PC1 ke PC5














Hasilnya akan sukses karena berada pada vlan yang sama walaupun berbeda switch














Sekian materi dari saya,semoga dapat membantu

Wassalamualaikum wr.wb
