Assalamualaikum wr.wb

Kali ini saya akan memberikan materi tentang routing mikrotik dengan menggunakan GNS3.

Pertama-tama kalian buat topologi seperti dibawah ini:

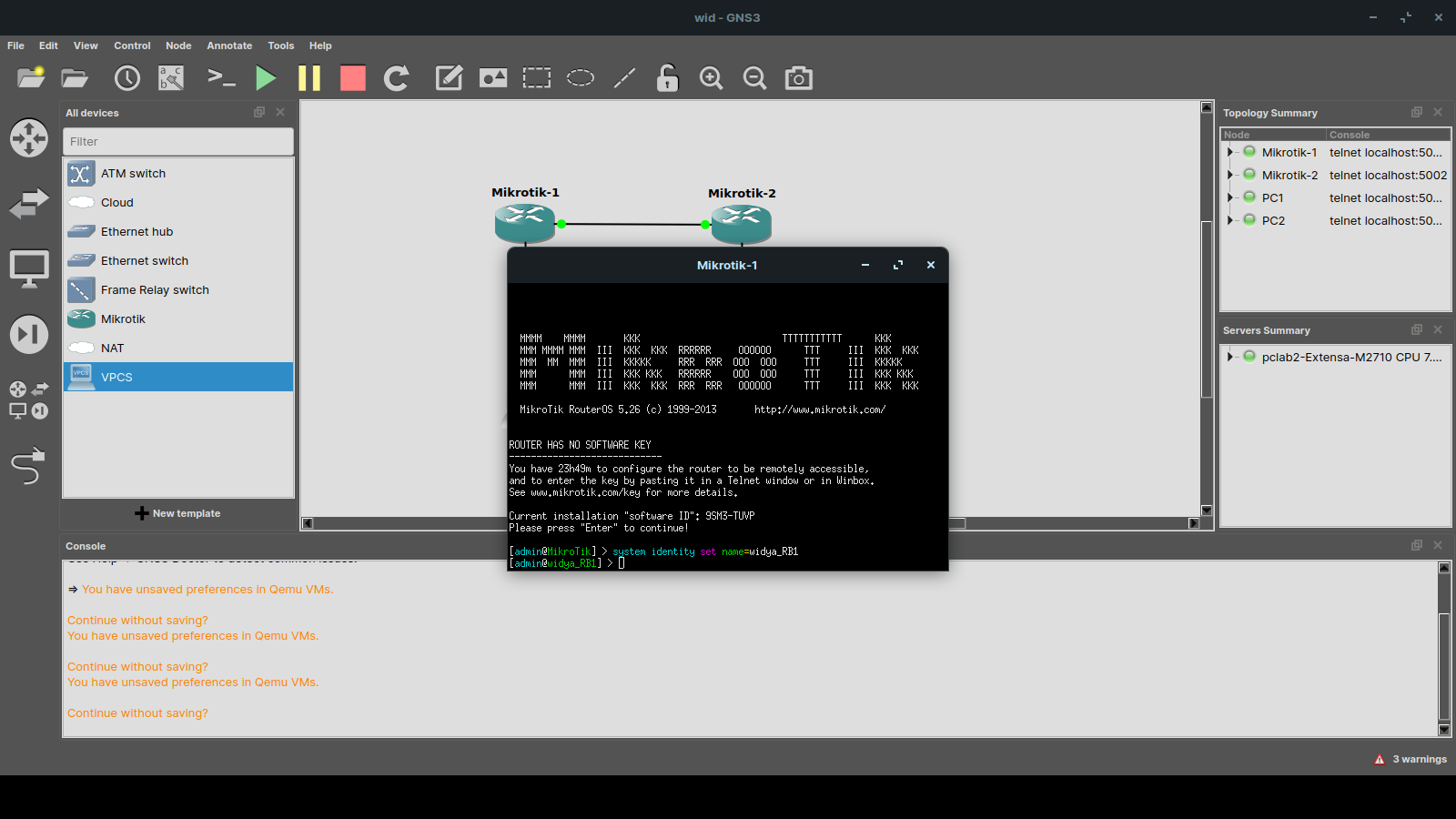

sebelum melakukan konfigurasi kita beri nama router 1 dan router 2 sesuai dengan perintah pada soal.Gunakan perintah >>system identity set name=widya_rb1.lakukan hal yang sama pada router 2,seperti gambar dibawah ini:








selanjutnya beri ip pada kedua router di ether1 dan ether2.gunakan perintah

>>ip address add address=10.10.24.1/30

interface=ether1

>>ip address add address=192.168.10.1/24

interface=ether2

>>ip address print








lakukan hal yang sama pada router 2.

>>ip address add address=10.10.34.1/30

interface=ether1

>>ip address add address=192.34.1.0/24

interface=ether2

>>ip address print







kemudian beri ip pada PC1 dan PC2,gunakan perintah >> ip 192.34.1.2/24 255.255.255.0 gateway 192.34.1.1,begitu juga dengan PC2 seperti pada gambar dibawah ini:

gateway yaitu IP yang berada pada ether2.








lalu cek dengan ping pc1 ke router 1.begitu juga pc2 ke router2

setelah itu lakukan konfigurasi route/routing,kalian masuk pada router1 dan ketikkan perintah

>>ip route add dst-address=192.34.2.0/24 gateway=10.10.34.2

>>ip route print







lakukan juga pada router2

>> ip route add dst-address=192.34.1.0/24 gateway=10.10.34.1

>>ip route print







jika keduanya sudah AS konfigurasi anda telah berhasil.

kemudian masuk pada PC 1 dan ketikkan perintah ping 192.34.1.0 yaitu PC1 ping ke router 1 dan begitu sebaliknya pc 2 ping ke router 1 dengan perintah ping 192.34.2.1,jika hasilnya TTL maka konfigurasi anda sudah berhasil.


sekian penjelasan dari saya semoga dapat membantu.

Wassalamualaikum wr.wb
