PPTP TUNNEL-MIKROTIK

-

 Assalamualaikum wr.wb

Disini saya akan memjelaskan tentang cara konfigurasi PPTP-Tunnel pada mikrotik.

   PPTP merupakan Salah satu service yang biasa digunakan untuk membangun sebuah jaringan VPN adalah Point to Point Tunnel Protocol (PPTP). Sebuah koneksi PPTP terdiri dari Server dan Client.

sebelum melakukan konfigurasi pptp tunnel,kita setting router gateway terlebih dahulu pada RB1 dan RB2 agar terhubung ke internet.

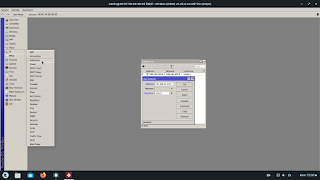

 pertama klik IP>DHCP Client>hubungkan Interface ke ether1>apply>ok.










pastikan bahwa IP DHCP-Client berstatus BOUND.







kemudian kita buat IP Address dengan cara Ip>address>add(+)>lalu isikan ip,dengan interface ether2>apply>ok.









setelah itu klik IP>DHCP SERVER>Interface ether2>next(sampai successfully).









selanjutnya,setting firewall NAT dengan cara klik IP>FIREWALL>NAT>ADD(+)>chain srcnat>outinterface ether1>action masquerade>apply>ok.




















lalu lakukan ping ke 8.8.8.8










Lakukan setting router gateway yang sama pada RB2















pada RB2,kalian buat ip




























untuk melakukan konfigurasi PPTP,kita setting dulu pada RB1,yang berperan sebagai PPTP-server dengan cara klik PPP lalu klik PPTP Server selanjutnya centang enable-apply>ok.









selanjutnya buat secret untuk PPTP-client

dengan cara klik PPP>SECRET>add(+).setelah itu membuat nama dan password sesuai yang kita inginkan.lalu local address dan remote address.untuk local address dan remote address isikan sesuai selera kalian.untuk service saya menggunakan yang any.lalu klik apply>ok.















lalu klik PPP>Interface>add(+)>PPPTP client>dial

out connect to(ip publik dari server).masukkan user dan password yang sudah dibuat dari ppptp server pada RB1

kita cek dulu ip publik dari RB server.









setelah membuat pptp server dan pptp client,pastikan pada RB2 berstatus Running dan RB1 berstatus Dynamic Running









setelah itu kita cek ip address pada Rb1 dan Rb2 akan mendapatkan ip address secara otomatis.












sampai disini koneksi pptp server dan pptp client sudah terbentuk,tetapi antar jaringan lokal belum bisa saling komunikasi.agar antar jaringan lokal bisa berkomunikasi,kita perlu menambahkan routing static dengan konfigurasi.

RB1

klik ip>route routes>add(+)>general dst-address(ip jaringan local router lawan(192.168.35.4/24)gateway(ip pptp tunnel pada kedua router(6.6.6.6)).






RB2

klik ip>route routes>add(+)>general dst-address(ip jaringan local router lawan(192.168.35.3/24)gateway(ip pptp tunnel pada kedua router(5.5.5.5)).
















setelah kita buat routing static,lalu cek pada tabel routing,pastikan semua router berstatus AS











setelah itu untuk pembuktian,lakukan ping










sekian materi dari saya,semoga bermanfaat.

Wassalamualaikum wr.wb
